Сварка алюминия.Что делаю не так?

Сварка алюминия полуавтоматом само по себе не простое занятие. Нужно поймать баланс между подачей и вольтажем. И желательно перед сваркой подогревать металл так как в самом наале начинает делать нарост пока не прогреется металл. Да и и зачистка самого металла перед сваркой не мало важна!

Тоже пробывал полуавтоматом варить алюминий,ни чего не получалось в начале но после нескольких не удачных проходов всёже получается видимо металл уже к этому времени прогрелся и шов получается,но всё же купил себе тиг сварку и всё стало на много проще

Цитата
Тимофей Скольников написал: Пробовал сваривать\наплавлять алюминий "простым"П\А. Получилась-фигня!:

для сварки алюминиевых сплавов нужны импульсные п/а, с дополнительными фичами типа double pulse. Простыми п/а аднкватную сварку и наплавку алюминия не произвести.

Гость, Вы лично варили в импульсе? Я варил и мне совсем не понравилось. В обычном режиме лучше получается

Цитата
Тимофей Скольников написал: Пробовал сваривать\наплавлять алюминий "простым"П\А. Получилась-фигня!:

Почему фигня? на 274 снимке нижний шовчик очень даже влит, Андрей Орлов прав, поиграешься так сяк-притыркаешься, и ещё-у тебя канал похоже метра 4е, алюминиевая проволока это очень сильно не любит!! Размещай аппарат так чтобы в момент сварки канал был максимально плавной дугой, без изгибов. Не импульсные аппараты очень капризны на настройки(по люмке) и всегда проблема с началом шва(если не нагрел), опять же не забывай- импульсник окись расплавляет, а обычный просто вкапывается(зарывается) под неё. Заметил ещё такую штуку-форма сопла тоже слегка меняет картину(если ведёшь от себя, если на себя-то не влияет-чернота,и сверху неё белый налёт всегда!)

Олег Когай, хорошо написали! Даже и добавить нечего, а про сопло не пробовал

Цитата
Григорий Лизатский написал: Вобще алюминий можно варить абсолютно любым полуавтоматом при соблюдении 2х правил:

У приятеля куплен Бимакс на 220 но здоровый. Не могу сказать точных данных, аппарат примерно 180А. Как я его не уговаривал, люмку просто на отрез отказался варить.Не единой точечки прилеплять не захотел, проволока как касается детали сразу по разным сторонам разлетаться начинает. Ну и конечно деталь в мясо, и полярность и газу ему и скорость так да сяк-не хера, ни в какую, так что для сведения не все похоже по алюмишке можно.

Сергей Хотькин, по алюминию может варить любой полуавтомат, скорее всего дело было либо в подае проволоки либо в наконечнике. Так как под алюминий идут с большим диаметром они и какбель канал желательно тефлоновый

Цитата
Рудольф Шайдин написал: Цитата Григорий Лизатский написал: работа проволокой ESAB 4043 и 5356 диаметром 1,2мм требует от оборудования выдачу U=20-29V I=160-290A Ar=19L\min А что такой толстой проволокой можно варить? Я обхожусь 1 мм, ну и она в некоторых случаях кажется толстоватой, шов не получается тонким и изящным...

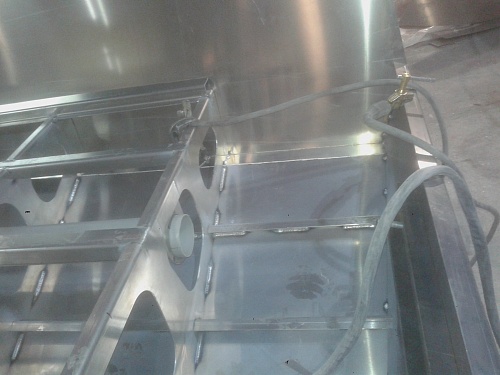

например корпуса катеров и просто детали
больших толщин

Цитата
Рудольф Шайдин написал: А что такой толстой проволокой можно варить? Я обхожусь 1 мм, ну и она в некоторых случаях кажется толстоватой, шов не получается тонким и изящным...

3мм и толще прекрасно варится плюс наплавка, а более тонкое мне проще TIG-ом пробежать чем катухи, ролики и горелки менять.
А еще тонкую проволоку люминиевую я нелюблю из-за большой длинны горелок, жует её чаще при перегибах. Работаем мы в основном TIG, полуавтомат идет в ход на ремонте больших вещей: цистерны, рамы и конечно сварка и наплавка больших объемов металла.

Цитата
Сергей Хотькин написал: Не единой точечки прилеплять не захотел, проволока как касается детали сразу по разным сторонам разлетаться начинает. Ну и конечно деталь в мясо, и полярность и газу ему и скорость

Должен варить, наверное напруги мало, очень это важный фактор соответствие напряжения и тока, у алюминия удельное сопротивление меньше и поэтому может быть элементарная просадка напруги ниже необходимого. Например у меня при напруге 20в, пр-1,2мм шов ложится прекрасно а если сделать 23в и выше то просто шарики в стороны будут лететь пока не прогреется деталь, а потом будет хрень, даже валиком не назовешь.
